抽油井是油田生產核心，其光桿承受復雜應力。光桿“斷彎”故障會直接導致停產、產量損失，甚至引發泄漏、污染與安全風險，是油田開發的突出難題。傳統技術（如單流閥、防噴盒、懸繩器下卡子）存在防噴效果有限、能耗高、可靠性不足等缺陷，故障后仍難免停產且處理復雜，難以滿足高效安全生產需求。
為此，自2025年起，孤東采油廠采油管理三區基于“斷光不井噴不停抽”目標，經技術攻關與實驗，成功整合革新了四項關鍵技術：懸繩器支撐架、精確定位型光桿卡子、光桿導向罩及加長吊繩。這套綜合防控體系通過直接應對上述挑戰，其核心在于集成應用這四項技術，最終實現在光桿發生斷裂時油井仍能連續生產，并有效預防光桿彎曲，從而具備了顯著的經濟、社會效益與較廣闊的推廣前景。
技術研究
在整合技術成型之前，油田現場主要依賴幾類常規措施應對光桿斷彎風險，但均存在不同程度的局限性：站后單流閥，主要功能是防止管線內液體倒流。其缺陷在于運行時噪音較大，且當光桿斷裂后，對于具備自噴能力的油井無法有效防噴，最終仍導致油井停產。井口防噴盒，通過盤根密封光桿，其核心缺陷是顯著增加了光桿上行時的摩擦阻力，導致系統能耗上升。在光桿斷裂工況下，同樣無法維持生產，且給后續處理帶來困難。懸繩器下加裝備用光桿卡子，作為一種應急機械卡持方案，其可靠性高度依賴于人工安裝的精確度。實踐中，若安裝位置稍有偏差，在光桿緩慢下行（“緩下”）時，極易因受力不均而將光桿拉彎，最終仍難免停產結局。
上述措施的共同問題是“防而不治”或“治而停產”，無法在故障發生時實現“不停產”這一核心訴求。為此，項目團隊轉變思路，從單純的“故障后處理”轉向“故障中控制”與“故障前預防”相結合。自主研制了以“懸繩器支撐架”為核心的基礎構件，通過與備用光桿卡子協同工作，首次實現了在光桿斷裂瞬間，利用機械結構承接下落桿柱重量，從而避免抽油設備停機與井噴。針對光桿彎曲問題，則系統研究了“光桿導向罩”、“導向桿”以及“加長吊繩”等多種方案，用于應對光桿緩下時可能發生的碰撞、蹩卡等風險。
然而，初代技術在現場推廣中暴露出新的難點，即作為關鍵鎖緊元件的“光桿卡子”本身存在設計缺陷。如圖1所示，傳統的圓形光桿卡子尺寸較大，在狹窄的懸繩器空間內難以實現快速、精準的定位安裝，極大地增加了職工的勞動強度與操作風險，成為技術全面推廣的瓶頸。這一問題的發現，直接催生了本次整合推廣中最關鍵的創新——精確定位型光桿卡子的研發。
圖1中可清晰對比傳統光桿卡子與新型精確定位型光桿卡子的結構差異
技術整合與創新
本項目的核心成果并非單一技術的突破，而是針對抽油井光桿斷彎故障的不同誘因與表現形式，將多項技術進行有機整合與系統性優化，形成了一套模塊化、可配置的解決方案。其整合原理與創新內容如下：
為解決傳統卡子的安裝難題，項目團隊對其進行了四項革命性改進：去掉外凸的把手，并將頂絲縮短1厘米，顯著縮小了外形輪廓，使其能輕松放入懸繩器支撐架內部的有限空間；保持內錐孔錐度不變，將孔徑增大2毫米。這一設計使得卡子在最終鎖緊前，能夠沿光桿軸向輕微移動，便于職工進行位置微調；在卡子底邊、平行于頂絲的方向加工出特殊的定位輔助臺階。操作時，只需借助撬杠抵住該臺階，即可輕松、準確地將卡子推動至預設的“應力集中點”下方，實現了定位的“傻瓜化”；創新性地在卡瓦與卡子上端面之間加入一個“磁性輔助支撐架”。其作用是在卡子定位過程中，抵消卡瓦自重，防止其提前下滑導致卡子意外鎖死，確保了定位流程的順暢。待驢頭吃上負荷、位置固定后，該支撐架便可移除以進行最終緊固。
整合技術根據油井的個體差異（如原油粘度、光桿行程、設備間距等），靈活搭配四大組件，形成定制化防控方案。其作用原理可通過圖2所示的裝置應用示意圖進行直觀理解：

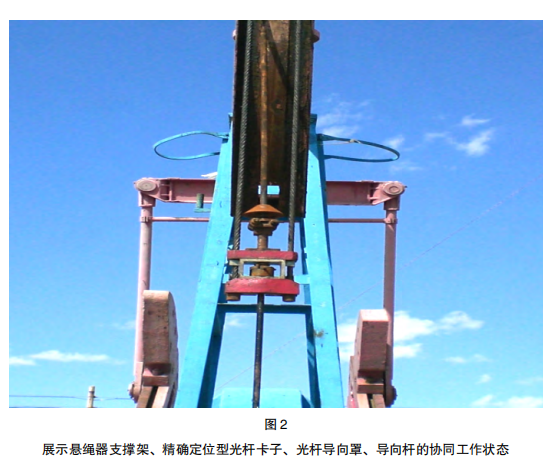

圖2展示懸繩器支撐架、精確定位型光桿卡子、光桿導向罩、導向桿的協同工作狀態
“斷后不停噴”基礎組合（懸繩器支撐架+精確定位型光桿卡子），原理是將精確定位型光桿卡子預先精確安裝在光桿應力集中點下方。當光桿在此處斷裂時，下落的桿柱帶動該卡子下墜，使其恰好坐落在牢固的懸繩器支撐架上。支撐架承載了全部桿柱重量，使抽油機驢頭繼續正常運行，從而實現了“光桿斷，抽油不停”。同時，該結構消除了吊繩外擺的空間，從根本上避免了光桿緩下時被拉彎的風險。
“防碰防彎”增強組合（在上述基礎上+光桿導向罩）原理是針對油稠導致光桿下行緩慢的井，光桿可能在行程頂部與下行的驢頭發生碰撞。加裝的光桿導向罩具有特殊的錐形導引面。如圖2所示，當驢頭下沿觸碰導向罩時，作用力會產生一個向前的水平分力，將光桿輕輕推離碰撞軌跡，從而避免光桿被驢頭“碰彎”。
“防蹩防彎”完全組合（在上述基礎上+導向桿）原理是對于某些井，光桿頂端在上死點時可能低于驢頭下沿，存在下行初期光桿頭部“蹩入”驢頭弧面內側的風險。加裝一根垂直的導向桿，其頂端始終高于驢頭下沿。如圖2所示，它像“探針”一樣提前與驢頭接觸并引導其軌跡，確保光桿始終在正確路徑下行，杜絕了“蹩彎”事故。
“空間保障”輔助措施（加長吊繩）原理是許多老舊油井的原始設計空間不足，無法安裝上述防控裝置。通過將吊繩統一加長30厘米，等效增加了驢頭與井口之間的垂直空間，為懸繩器支撐架、光桿導向罩等設備的安裝創造了必要條件。
推廣應用與效果分析
自2025年起，該整合技術在采油管理三區率先進行推廣應用。截至報告期，已在32-5266、41-215、40-205等多口具有代表性的油井上完成安裝與試驗，取得了顯著效果。
根據現場跟蹤數據，應用該技術的油井在遇到光桿緩下或斷裂工況時，防控效果立竿見影。32-5266井安裝后于2025年7月17日進行洗井換桿作業，期間光桿成功抵御了下行應力，未發生彎曲。41-215井在2025年10月13日開井時發生光桿緩下，由于導向罩的作用，光桿完好無損。40-205井該井集中體現了技術的綜合效益，先后于2025年2月12日成功處置光桿斷裂事故（未停產），并于同日光桿緩下時未發生彎曲。這些案例充分驗證了整合技術在不同故障場景下的可靠性，真正實現了“斷光不井噴不停抽”和“緩下不彎曲”的雙重目標。
技術的價值通過嚴謹?shù)慕?jīng)濟效益分析得以量化。測算基于2025年投入的首批推廣規模（懸繩器支撐架、光桿導向罩、精確定位型光桿卡子各18套，加長吊繩30條），并假設每套裝置平均預防一次斷或彎故障。
直接效益包括避免的原油產量損失、節約的光桿更換與特車勞務費、避免的污染清理費用及環境罰款。間接效益尤為重要的是，通過預防故障，平均可避免因此導致的躺井和昂貴的檢泵作業（每次作業費約7.5萬元）。綜合測算，僅首批推廣裝置，預計可預防36井次故障，產生直接與間接經濟效益總計約91.7萬元。投入產出比極高，經濟性非常突出。
