注水井對于油田的穩定和高效生產具有十分重要的意義。埕島油田館陶組館上段油藏自2000年起正式進入注水開發階段，注水井在生產開發和作業施工過程中發現了諸多問題，如：冬季注水水質較差，井筒沉積泥砂堵塞注水工具，欠注現象嚴重；井筒斜度大，油層井段長，分層效果差；油管腐蝕穿孔問題；油管內壁結垢縮徑以及套管破損問題等等，這昭示著還有很多工作需要技術工作者去研究和解決。
注水井井下油管工具腐蝕結垢狀況
油管腐蝕狀況 通過對已連續注水生產2～5年的水井井下管柱解剖分析，發現問題較多，既有工具的腐蝕，也有注水油管的結垢、腐蝕、穿孔，甚至是套管破損問題。以下是幾口具有代表性的水井解剖情況介紹。
CB1B-4井，該井2002年2月25日轉注水，初期常壓籠統合注，注水層段Ng4142+3441+2層；2004年5月19日水井檢修作業，籠統合注改為二級三段分注（I：Ng4142+3；II：Ng4444；III：Ng51+253），全井日注量114m3，本次作業前已累計注水量14.71×104m3。因在403位置測試遇阻，不能正常進行吸水剖面測試，因此決定進行檢修作業，同時補射Ng1+23。

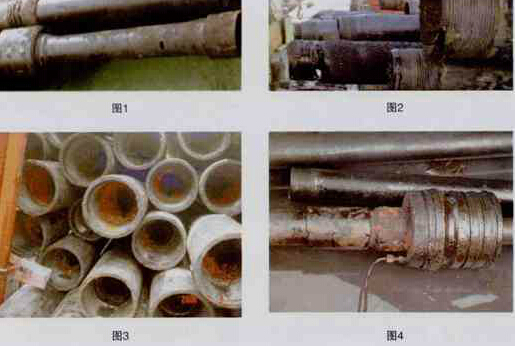

該井于2006年7月7日至7月14日作業，起原井發現，第13根（安全閥下第1根）滲氮油管腐蝕嚴重，共發現大小穿孔6處（見圖1）。
CB251A-6井，該井2000年11月23日開始注水，常壓同心配水，注水方式為一級二段（第一層段Ng42層，第二層段Ng52+354層），全井日配注量165m3，日注水量168m3，已累計注水20.8×104m3。因該井使用SK-54油管，并且5年未檢修，因此決定對該井進行檢修作業，同時補射Ng1+23。該井于2006年8月27日~9月3日作業，起出原井發現，工具提升短節多處穿孔。
CB251單井，該井2001年12月8日轉注水。常壓籠統合注，全井日注水量121m3，作業前已累計注水9.8×104 m3。后因測試工具在打壓球座處遇阻，不能正常進行吸水剖面測試；同時該井地質要求改分層注水，決定重新作業。2006年6月6～13日進行檢修作業，期間發現，1.9in SK-54沖管絲扣部分腐蝕嚴重（見圖2）。
油管結垢狀況CB1B-4井，部分滲氮油管內、外壁均出現嚴重結垢（黃褐色）現象；內壁結垢嚴重時產生縮徑現象（見圖3）。
CB251單井，2-7/8inSK-54油管外表面呈現碳黑色；1.9inSK-54沖管內外壁碳黑色結垢。
井下工具腐蝕狀況 個別注水井井下注水工具存在嚴重腐蝕現象（見圖4）。
套管破損井情況分析 在CB251D-5水井檢修作業拔濾過程中出現了“套管破損斷脫”現象，造成了該井后續作業被迫停止以及作業成本的大大增加，該井目前待大修處理。該井于2002年6月15日轉注，至本次作業已接近5年時間，屬常壓籠統合注，注水層位Ng364445層，日配注量80m3，日注水量84m3，累計注水10.45×104m3。
該井2007年4月29日開工作業，起原井過程中發現，原井滲氮油管腐蝕現象嚴重，多處穿孔（見圖5）。
在實施套銑濾砂管過程中，當下Φ152mm+Φ140mm組合連續套銑筒4根（總長36.55m）至476.94m時遇阻。初步懷疑為套管有輕微變形。
套管破損處吐泥沙，5月19日，下Φ48mm沖管3根底帶空心桿筆尖，探砂面深度1,613.54m，后沖砂至防砂絲堵1,636.10m，起鉆過程中發現井口有溢流，反洗壓井（洗井液30m3，泵壓2.0MPa，排量400L/min，洗深1,577.59m，出口洗井液29.8 m3，砂0.2m3。反擠洗井液12.0m3,泵壓3.0MPa,排量400L/min）。繼續起管柱，有遇卡顯示，上提管柱大鉤負荷升至220kN。復探砂面深度已漲至1,576.09m。至5月20日再次探砂面已漲至1,519.06m，地層已全部被填埋。
為進一步驗證遇阻處套管變形情況，分別下Φ152mm×6.02m套銑筒、Φ152mm×5.5m套銑筒、Φ152mm×3.3m套銑筒、Φ150mm×3.6m通刮器，驗證套管，均在476m附近不能正常通過。
5月27日下油管481.00m，清水40.0m3正洗井，泵壓2.0MPa，排量166L/min，出口返清水40.0m3。電纜絞車輸送鷹眼攝像儀至475.3～478m井段拍攝，同步清水正擠協助攝像，經過對所拍攝影像進行分析，結論是該井套管斷脫，落魚深476.94m。
管柱套管等工具防腐措施
加強井下油管、工具的防腐處理及加工質量，提高產品使用壽命；建立注水油管、注水工具從出廠檢驗、現場檢查、第三方檢驗等的全方位的質量監控體系，從而保證注水管柱的質量。
強化操作工人技術熟練程度和現場監督責任心，嚴格按照施工技術要求，把好每一道作業施工工序，尤其是管柱、工具下井過程中的保護，避免磕碰損傷防腐層，保證下井后的工具防腐質量。
應根據季節變化，把握注水源頭水質；并通過注水井流程增加過濾環節，以保證地層注好水。通過在水井管柱中增設過濾裝置，以提高注入水水質，同時方便生產過程中泥砂沉積物得到及時清理。通過水井起原井解剖情況，應進一步確立水井檢修周期，確保水井及時維護。
研究采用新型注水工具、油管，同時改用脫油污水、或水源井水回注，延長水井壽命。應進一步加大新型注水工具、防腐油管（稀土鋅鋁共滲油管技術、環氧粉末油管涂料技術、鈦納米油管涂料技術、玻璃鋼內襯油管技術）的研究使用，同時隨著油田含水的升高，考慮采用污水回注、或打水源井以改善注入水質量，延長水井使用壽命，提高油層保護效果，降低水井檢修率（見圖6、圖7比較）。
改進防砂技術，提高油井免修期，同時在高壓施工過程中，要采取有效的油套管環空封隔措施，以減少高壓對套管的損傷。提高固井質量，優選水泥漿配方和固井工藝，提高頂替效率和套管居中度，提高第一和第二界面膠結質量，有效封隔油氣水層，防止發生層間互竄，在不改變現有固井施工手段和工藝的基礎上，通過技術革新和應用先進技術，適當增加油井的水泥封固長度。
嚴格管理套管進貨渠道，同時采用先進的套管檢驗儀器，提高套管檢驗水平、抽檢率，除對套管接箍、管體表面質量、幾何尺寸、螺紋參數加強檢驗外，還應進行整體性能和無損檢驗，以確保下井套管質量合格。
目前埕島油田注水井所采用的防腐油管、工具等除涂料油管抗腐蝕效果較差外，滲氮油管、Ni-P防腐工具均能滿足注水要求。從提升短接、懸掛器銹蝕狀況看，必須做好水井全井管柱防腐工作。試驗結果表明，腐蝕產生的鐵離子及注入水中的鐵離子很容易形成膠狀液體，對儲集層孔隙喉道造成堵塞，應引起足夠重視，并提前做好防范措施。建議加大水井套管的檢測（可采用光纖井下電視測試系統或鷹眼視像系統，檢測內容主要包括：套管內徑、壁厚、破損情況、射孔孔眼狀況等）。
