管道電子定位標識技術助力城市埋地管道建設
時間：2022-10-20 15:48
來源：
作者:虞 康/中石油華北
隨著城市的建設，各種地面公共設施由地面進入地下，地下管網線纜日益復雜。一條故障管線線纜確認需要多個市政部門核實。由于部門各負其責，線路核實歸屬異常困難。一種全新埋地管道標識定位技術，讓地下天然氣管道電子標識系統與智能化管道系統相結合，成功用于與城市之中。
目前，埋地天然氣管道的定位標識主要分為地上標識、地面標識及埋地標識3類，尚存在一些不足之處：地上標識中的標志樁、警示牌和地面標識中的標識磚、標識貼易丟失、受損，運行管理難；埋地標識中的示蹤帶及示蹤線施工中外皮易破損，金屬絲過細不易被探測到，后期一旦受到外力破壞重新更新將增加維護成本。
對新、舊天然氣管道的關鍵點實行數字化、信息化的實時動態管理，將地下天然氣管道的地理位置、走向、關鍵點信息、周圍情況等信息直觀、準確地通過掌上電腦(PDA)展現出來，使得管道信息查詢、統計和管道日常維護、搶修、補測、技術改造等各項工作變得簡單，從根本上解決了管道查找難、統計難、維護難的問題，減少了大量成本，大大提高了運行維護、搶修、搶險的工作效率。2智能化管理方案組成。方案由3M電子標識系統、PDA整合系統、后臺管理系統及GIs平臺展示系統4部分組成。
3M電子標識系統

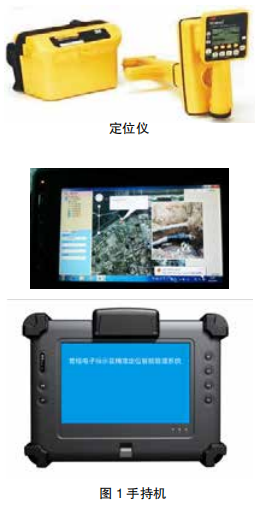

EMs是近年來國際上流行的一項用于精確定位地下管網和設施的技術，它是一種特定頻率電磁波的自發／自收裝置，由電子標識器和標識器定位儀兩種設備組成，見圖1所示。標識器定位儀先向地下發射特定頻率的電磁波信號，當接近管道附近的電子標識器時，電子標識器會反射該電磁波信號，從而被標識器定位儀發現接收，并通過聲頻變化和屏顯數據告知操作者地下設施的信息。
在地下管道建設和維護過程中，電子標識器可按照一定的間隔埋設，也可在改變走向的拐彎處和一些事件點進行埋設以示標記，例如接續點、閥門、井蓋、T形分支等。根據工程重要性及工程預算不同，埋設密度也不同，通常直管道上的埋設間隔為50-200 m。標識器定位儀主要用于查找電子標識器并對其儲存信息進行讀、寫，具有很強的抗干擾能力，還具備探測儀的全部功能。標識器定位儀不僅能探測埋設了電子標識器的新管道，包括PE管道，還能對沒埋設電子標識器的金屬管道進行路由和埋深探測，一機兩用，大大降低了設備成本。3M電子標識系統采用先進的RFID(射頻信息識別)技術，不需要電源，水平定位精度達lO cm。
3M電子標識系統有別于我們現在使用的示蹤線，它不僅能確定管位(實現示蹤線功能)，還能精確定點，存儲管道相關信息，且不受管材材質限制，能與GIS系統配合使用，是目前實現地下管網信息化管理的先進技術。
電子標識系統的優越性
提高搶險效率；減少開挖面積，降低賠付成本；電子標識器能幫助我們一次性地精確定位，減少開挖面積?，F(xiàn)在市政對于路面開挖的管理越來越嚴格，每次施工需按開挖面積繳納道路補償費，將開挖面積控制在最小范圍內可節省不少開支。
促進PE等非金屬管道的使用。雖然PE管道因其成本低、耐腐蝕、易連接等優點逐漸地大范圍使用，但缺乏相應的探測手段，示蹤線也只能在短期內解決部分問題，因此使用PE管道存在一定隱患。而電子標識器的應用可以幫助我們解除后顧之憂，放心使用PE管道。電子標識系統在沒有GIS系統時，可以通過數據庫進行簡單管理，獨立使用。在建立GIs系統時，可以幫助測繪人員精確定位，減小數據偏差。最終與GIs系統結合使用，使G1s具有現場指導意義，架起信息化管理與日常維護工作之間的橋梁。
PDA整合系統
GPS定位技術、無線傳輸技術、電子標識探測技術有機結合后內置于PDA中，在天然氣管道運行維護、搶修、補測、技術改造等各項工作中，可現場利用PDA查找管道具體位置，獲得管道具體信息(如建設年代，施工單位，壓力、管徑、材質，管道的三通、彎頭、變徑管、穿越等特殊關鍵點的具體位置等詳細信息)。
PDA的功能包括：迅速查找功能，發現管道泄漏，準確確定燃?xì)夤艿缆酚?，掌握地下管道信息解決問題。編輯、管理功能，在EMS管理系統中還可以編輯管道的相關信息，便于我們隨時隨地掌握管道的情況。
在管道關鍵點(如出土點、人土點、T型分支、閥門、預埋管道的端口、保護套管兩端、轉彎、中間接頭、道路交叉、管道交叉等位置)埋設電子信息標識器，在管道直管段埋設普通電子標識器?，F(xiàn)在對老城已建的燃?xì)夤艿溃鶕?jù)路面情況及地下管道的重要程度、復雜程度，分別進行球型、釘型標識器的補埋工作。目前一線專業巡視人員反映良好，避免了過去“翻地瓜”式的管道巡查，遇到險情反應迅速，確保了管網的安全運行。尤其是在防止第三方破壞的管理中發揮了重要作用，定位準確，最大限度保證了管網的安全。
