中石化勝利油田分公司孤東采油廠與總機械廠結合，成功研制出了SJFS60-5000/0.6撬裝水射流分散溶解裝置。與之前采用的“水幔式”分散裝置相比，水射流聚合物分散裝置體現出了體積小、故障率低、聚合物分散均勻、裝置價格低廉、運行成本低廉的優勢，展示出了良好的發展應用前景。
水射流技術是近30年來發展起來的一門新技術，主要用來對物料進行切割、破碎和清洗。注聚合物驅油技術經過近20年大規模的推廣應用已日臻成熟，成為改善老油田提高采收率較為理想的驅油方式，但其具有高投資、高成本、高風險的特點。因此，簡化流程、降低工程投資和運行成本是注聚驅油工藝發展的必然選擇。
結構簡單 安裝方便

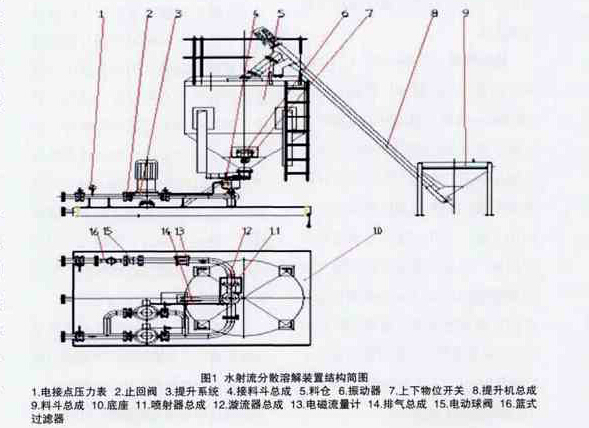

原理與構成 水射流聚合物分散裝置是運用射流變壓的原理，水流經水射器高速射出后，在噴嘴周圍形成局部真空，產生負壓，提供下粉的輔助動力，同時高速水流還能提供足夠的能量，強制聚合物干粉與水的混合，避免了凝塊和“魚眼”現象的產生（如圖1）。
該裝置主要由投料部分、提升部分、儲料部分、射流分散部分、下料及計量部分、自控部分等六大部分構成。完成從分散到熟化整個工藝流程的自動控制。
整機特點 結構撬裝化，運輸、安裝方便，能再次整套利用。溶解采用水噴射式結構，占地面積小，縮短了工藝流程，降低了故障率。
濃度穩定性好，配水系統采用PID閉環控制，精確下料器采用變頻調節，混配濃度精度高，誤差小。
混配采用特殊結構設計，水射流攜帶干粉，強制混合，減少了“魚眼”和氣泡現象的發生，能提高后續流程中注聚泵的容積效率。
整套裝置采用PLC控制生產流程，自動化程度高，主要電器元件、控制件均采用國外技術成熟的優質產品，確保整套裝置技術先進，性能穩定，運行可靠。
水射流聚合物分散裝置設計中，料倉采用筒體錐底結構，集干粉儲存、計量為一體，結構緊湊，低料位由料位計控制，料位計采用進口元件，檢測準確。精確下料計量器采用螺旋計量的原理，傳動機構采用減速機與螺旋體直連形式，完成一級變速，再用變頻器進行二級無級變頻調速，以保證干粉用量的準確可調，精確下料器采用拉料式結構，結構緊湊，運行可靠。
工藝流程特點 水射流聚合物分散裝置工作流程：清水罐的來水經過增壓后（壓力為0.8MPa），流經手動蝶閥、電動調節閥及電磁流量計計量后，再由水射器高速噴出，形成局部真空，攜帶經精確下料器計量的干粉，強制混合，再經提升泵提升完成干粉和水的初步混合，依次流經單向閥、手動蝶閥、電動閥，再輸送到熟化罐中進行熟化，完成聚合物的溶解輸送過程（圖2）。
水射流分散溶解裝置工作流程比較簡單，流程設計合理，設備和管閥件節點少，有利于減少運行中的各類故障。
運行情況 2010年12月１日，勝利石油管理局總機械廠研制生產的2套60m3/h撬裝水射流分散溶解裝置在孤東油田六區西北部3-5注聚區投入現場應用。在這之前，該類分散溶解裝置已在勝利油田孤島采油廠應用３套。至此，勝利石油管理局總機械廠已成功研制開發了聚合物母液配制能力15～60m3/h系列撬裝水射流分散溶解裝置。而最早研發的15m3/h撬裝水射流分散溶解裝置已于2006年9月15日在孤東油田二區9＃－1注聚站投入礦場應用。
解讀優缺點 取長補短
水幔式分散裝置主要由投料部分、提升部分、儲料部分、供粉動力部分，母液傳輸部分、初步攪拌部分，下料及計量部分、自控部分等八大部分構成。投料部分、提升部分、儲料部分、下料及計量部分、自控部分與水射流分散裝置基本相同，不同之處在于射流分散部分。
水幔式分散裝置自帶一臺鼓風機，干粉經下料器下到漏斗里被鼓風機吹到分散裝置的溶解罐中與清水進行初步混合和攪拌，再有一臺螺桿泵傳輸?shù)绞旎噙M行熟化。在水射流分散裝置中，聚合物干粉是由高速噴出的清水形成漩渦造成局部真空，把干粉帶到熟化罐中，而水幔式分散裝置中的干粉是先通過鼓風機把干粉攜帶到溶解罐中，之后再與清水在溶解罐中初步混合。
水和干粉混合后的母液傳送熟化罐需要一個傳輸動力，水幔式分散裝置是有兩臺螺桿泵作為傳輸動力，初步熟化的母液從溶解罐中出來，由螺桿泵加壓傳輸?shù)绞旎捱M行完全熟化。水射流分散裝置去掉了過去笨重的螺桿泵，用兩臺離心泵代替，干粉由水嘴中高速噴出的清水帶到螺桿泵進口，再由離心泵加壓提升到熟化罐中進行完全熟化。
優點 水射流分散裝置與水幔式分散裝置相比少了一個溶解罐裝置，少了兩臺螺桿泵，原來比較龐大的裝置現在變得比較小、比較簡單。首先，水射流分散裝置是比較節能的分散裝置，原分散裝置的溶解罐中有一臺7.5kW的攪拌機，兩臺22kW的螺桿泵也去掉了，變成了體積較小的15kW離心泵，水射流分散裝置的整機功率為18kW，而水幔式分散裝置整機功率為36kW，每天平均節電360kW•h。
水幔式分散裝置的溶解罐經常由于泵故障等原因造成冒罐現象，水幔式分散裝置的溶解罐是用來使水和干粉初步混合的容器，水和干粉被加到溶解罐的同時需要罐出口的螺桿泵配合把初步混合的母液排出，配合上若稍微有誤差就會出現故障，螺桿泵排量過高就會把溶解罐排空，使螺桿泵和溶解罐的攪拌機空轉；若螺桿泵排量過低，罐中的母液沒有及時被排出，就會造成冒罐現象，所以必須使螺桿泵的排量跟水和干粉的混合量配合好才能使整套分散裝置正常運行。新的水射流分散裝置去除了整套分散的溶解罐裝置，干粉直接被水嘴噴出的水帶到離心泵進口，然后打壓進入熟化罐，把水和干粉的初步混合去掉，讓水粉進熟化罐后熟化。
水射流分散裝置用了2臺離心泵作為水粉混合后的動力，代替了笨重的螺桿泵。水幔式分散裝置的動力設備螺桿泵比較笨重，維修保養的工作量比較大，一旦出現故障需要維修大隊配合維修，約五到六人，而且維修費用昂貴，經常出現定子脫落或是轉子折斷等故障，一次維修就要花費幾千或是上萬元的維修費用，水射流分散裝置中的離心泵維修保養都十分方便，只需要兩個人配合就可處理故障，更換機械密封、更換葉輪、保養電機，費用與螺桿泵更換定子、轉子的維修費相比減少了很多，需要的工作量也減少了數倍，故障也更容易判斷。
缺點 水射流分散高速水射器調試難度高。在水射流分散裝置中，來自清水泵的清水經過高速水射器，然后把下粉器下來的干粉帶走，經過高速水射器的清水量大小需要調節高速水射器來控制，清水量過大水就會從接料斗（圖1中結構4）中噴出，清水量過小就會造成水量不足，不能把下料器下來的干粉全部帶走，使接料斗結粉，最后把接料斗完全堵死。所以必須調整高速水射器的水量，使噴嘴周圍形成局部真空，產生負壓，并且剛好把干粉能完全帶走，才能使整套分散裝置正常使用。
經過清水泵壓的清水壓力也影響高速水射器的正常工作，由于清水泵使用時間長造成泵排量下降，泵的壓力不穩等現象，會使高速水射器的射出的水量不穩定。
水射流分散裝置下料器電機防水不好。在正常使用中，停分散裝置的時候一般是先關供水閥（圖2中結構3）再停提升泵（圖2中結構7），要先關掉清水的來源，防止關掉分散裝置后，清水泵的來水壓力過高，使清水從接料斗（圖1中結構4）中噴出，但是運行中，經常出現異常因素使分散裝置突然斷電，這樣導致供水閥不能夠及時關掉，導致從接料斗上方噴出大量的水，而下料器（圖2中結構12）就在上方，一旦從接料斗上方噴出的水過多，就會使下粉器電機燒壞，孤東油田六區西北部新上的水射流分散裝置從2010年12月1日投產到2011年7月底已燒壞6臺下粉器電機。
水射流分散裝置接料斗的排水口處回流管線過細。整套裝置在每次啟停的時候都會有清水從接料斗的排水口稍微排出一些清水，高速水射器一旦出現故障使水粉混合不好，就會有母液和結塊干粉從接料斗的排水口排出直接流到回流管線里，若回流管線太細，而沒有完全熟化的母液變得非常稠，加上由結塊的干粉，就會導致回流管線被堵死。孤東六區3-5注聚驅7#配制站剛投產期間回流管線經常被堵死，導致母液從分散裝置中流出。
新裝置更節能 應用前景凸顯
水射流分散裝置結構簡單，安裝方便，溶解采用水力噴射式結構，占地面積小，縮短了工藝流程，降低了故障率。混配采用特殊結構設計，水射流攜帶干粉，強制混合。流程設計合理，設備和管閥件節點少，有利于減少運行中的各類故障。
水射流分散裝置與水幔式分散裝置相比，新的分散裝置更加節能，使用方便，去除了溶解罐裝置，且維修方便省工省料，大大節省了維修費用和材料費用。
水射流分散裝置高速水射器水量不穩定，造成接料斗結粉。漏斗回流管線過細，造成回流管線被堵死。
現場運行表明，水射流聚合物分散裝置體現出了體積小、故障率低、聚合物分散均勻、裝置價格低廉、運行成本低廉的優勢，特別適合小規模、受場地限制的聚合物分散溶解之用，展示出了良好的發展應用前景。
